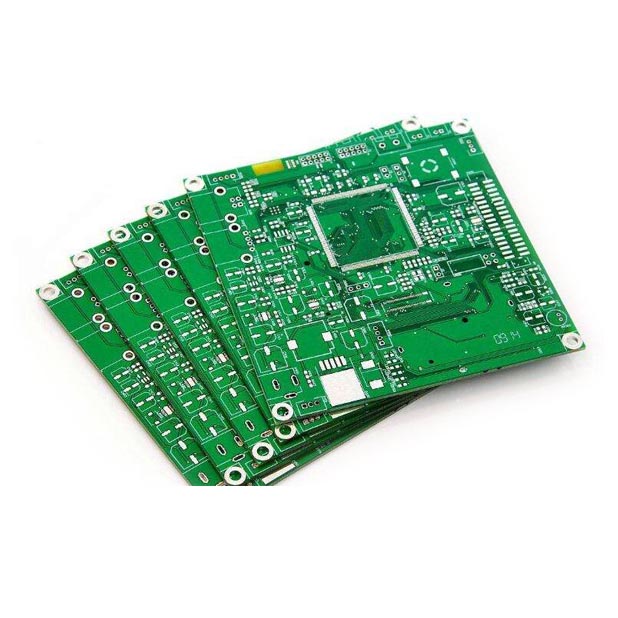

Multilayer PCB (tryckt kretskort) används allmänt för ledningar med flera skikts krets och anslutning i elektroniska enheter. Dess huvudanvändningar inkluderar men är inte begränsade till följande punkter:
För det första tillåter flerskikts PCB mer komplex kretsdesign i ett begränsat utrymme. Genom att öka antalet lager kan designers ordna kretsar och signaler mellan olika lager, och därmed
Minska ömsesidig interferens och förbättra signalintegritet. Detta är särskilt viktigt i högfrekventa och höghastighetsapplikationer, såsom datorer, kommunikationsutrustning och avancerad konsumentelektronik.
För det andra, medan du tillhandahåller elektrisk isolering,Multiplicy-skikt styv PCBkan också effektivt minska kretskortets totala storlek och vikt. För små elektroniska enheter som smartphones, surfplattor och inbäddade enheter kan flerskikts -PCB stödja komplexa funktioner utan att ta för mycket utrymme, vilket hjälper till att designa lättare och mer bärbara produkter.
Dessutom ökar PCB: s flerskikt också flexibiliteten i tillverkningsprocessen. Formgivare kan distribuera olika funktionella moduler i olika lager för att underlätta efterföljande montering och testning. Särskilt inom områden som fordon, medicinsk elektronik och industriell kontroll som kräver tillförlitlighet och stabilitet, fördelar med hög hållbarhet och högdensitetMultiplicy-skikt styv PCBär särskilt framträdande.
Den största skillnaden mellanMultiplicy-skikt styv PCBBrädor och ensidiga och dubbelsidiga brädor är tillägget av inre kraft och marklager. Kraft- och marknätverket dirigeras huvudsakligen på kraftlagret. På PCB -flerskiktsskivor finns det ledande metall på båda sidor av varje substratskikt, och speciella lim används för att ansluta brädorna tillsammans, och det finns isolerande material mellan varje kort. Emellertid är PCB -flerskiktsledningar huvudsakligen baserade på de övre och nedre skikten, kompletterat med det mellersta ledningsskiktet. Därför är utformningen av multiplicy-lagers styva PCB-kort i princip densamma som designmetoden för dubbelsidiga brädor. Nyckeln är hur man optimerar ledningarna för det inre elektriska skiktet för att göra ledningarna på kretskortet mer rimligt. Den oundvikliga produkten av multifunktionell utveckling, stor kapacitet och liten volym.
PCB är ett kretskort som tillverkas på liknande sätt som utskrift, så vanliga PCB är bundna ihop i flera skikt, och varje skikt har ett harts isolerande underlag och ett metallkretsskikt. Det mest grundläggande PCB är uppdelat i fyra lager. De övre och nedre kretsarna är funktionella kretsar, som arrangerar de viktigaste kretsarna och komponenterna, och de mellersta två kretsarna är marklager och kraftlager. Fördelen är att den kan göra korrigeringar av signallinjerna och bättre sköldstörning. Generellt sett räcker 4 lager för den normala driften av PCB, så de så kallade 6 lager, 8 lager och 10 lager lägger faktiskt till fler kretsskikt för att förbättra PCB: s elektriska kapacitet, det vill säga tryckbärande kapacitet.
Därför innebär ökningen av antalet PCB -skikt att fler kretsar kan utformas inuti. För minne, när behöver du öka antalet PCB -lager? Enligt ovanstående är det uppenbarligen när PCB: s elektriska kraft är för stark eller för hög. När är spänningen och strömmen i minnes PCB den starkaste? Spelare som har spelat överklockning kommer att veta att om minnet vill uppnå bättre prestanda måste det vara tryck för att öka driftsfrekvensen. Därför är det inte svårt för oss att dra slutsatsen att när minnet kan användas vid hög frekvens eller överklockad.
